BarSplice Products presenta en WOC sus soluciones de empalme mecánico de alta calidad

-
Fuente: BarSplice Products
-
Créditos de la imagen: BarSplice Products
-
Etiquetas: BarSplice

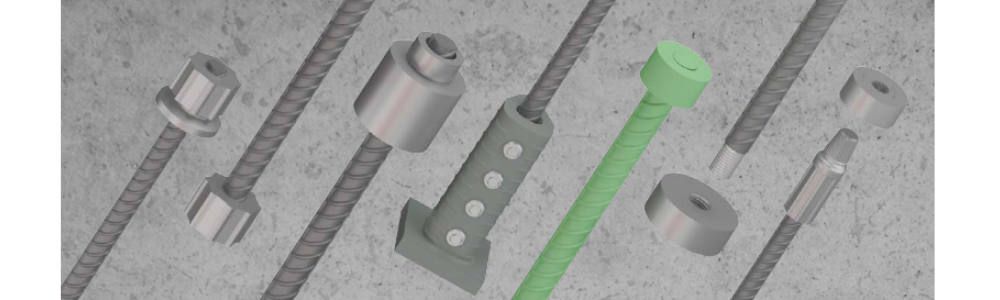

En WOC, World of Concrete, BarSplice Products INC. presentó su amplio catálogo de Soluciones de empalme mecánico de alta calidad. A continuación reproducimos algunas de sus especificaciones.
FIELD INSTALLED THREADED TERMINATION - REFUERZO CON CABEZA INSTALADO EN CAMPO.
- 5Ab CABEZA: transmite la fuerza de adherencia de la barra de refuerzo al concreto a través de una combinación de longitud de apoyo y desarrollo de la cabeza.
- 10Ab CABEZA: el área de apoyo más grande transmite toda la fuerza solo con el apoyo de la cabeza cuando se especifica.
- RESISTENCIA: supera la resistencia a la fluencia especificada (fy) de la barra para ASTM A615 Grado 60 y A706 Grado 60, según lo exige ACI 318. Las pruebas en el aire confirman que cumplen con ASTM A970 Clase A y Clase HA para barras de refuerzo de Grado 60 sin recubrimiento.
- INSTALACIÓN EN EL CAMPO: se conecta directamente a la barra de refuerzo de manera fácil y rápida en el campo sin necesidad de equipo especial.
- VENTAJAS CLAVE: Reemplaza ganchos o extensiones de gancho – evita patrones de estrés complejos – alivia la congestión. No requiere calor, soldadura o forjado. Sin flexión o posible agrietamiento de la barra de refuerzo.
- CONVENIENCIA: sin preparación especial de extremo de manillar ni corte de rosca. No requiere torque especial.
- TAMAÑOS: Para tamaños de barra #3 – #11 / Ø 10 – 36 mm / 10M – 35M
TAPER THREADED GRIP-TWIST® - ACOPLADOR DE ACERO ESTAMPADO EN FRÍO CON EXTREMOS ROSCADOS CÓNICOS
- EMPALME MECÁNICO COMPLETO TIPO 2: supera la resistencia a la tracción especificada (fu) de las barras corrugadas sin recubrimiento ASTM A615 Grados 60, 75 y 80 y A706 Grados 60 y 80.
- INFORME DE EVALUACIÓN IAPMO-UES ER-0796: Cumplimiento de IBC, IRC y ACI 318.
- TDS 5Ab DONUT: transmite la fuerza de adherencia de la barra de refuerzo al concreto a través de una combinación de longitud de desarrollo y soporte de cabeza. Cumple con ASTM A970, Clase A/HA.
- TDX 10Ab DONUT: el área de apoyo más grande transmite la fuerza solo con el apoyo de la cabeza cuando se especifica.
- ALTA RESISTENCIA: Grip-Twist XT disponible para uso en refuerzos de grados 100 y 120.
- INSTALACIÓN EN TALLER: taller estampado rápida y eficientemente directamente en la barra de refuerzo.
- VENTAJAS CLAVE: ahorra tiempo y mano de obra en el campo mediante la preinstalación de componentes en las barras mediante estampado en frío con potentes prensas hidráulicas. Los tapones y tapas de plástico codificados por color brindan protección contra roscas hasta que estén listos para instalar.
- CONVENIENCIA: sin preparación especial de extremo de manillar ni corte de rosca. No requiere torque especial.
- TAMAÑOS: Para tamaños de barra #3 – #18 / Ø 10 – 57 mm / 10M – 55M (Tamaños de transición también disponibles)
BPI® BUTTONHEADTM - REFUERZO CON CABEZA ESTAMPADA EN FRÍO
- CABEZA BNH 5Ab: transmite la fuerza de adherencia de la barra de refuerzo al concreto a través de una combinación de longitud de desarrollo y soporte de la cabeza.
- CABEZAL BNX 10Ab: el área de apoyo más grande transmite toda la fuerza solo con el apoyo del cabezal cuando se especifica.
- ALTA RESISTENCIA: supera el límite elástico especificado (fy) de la barra para ASTM A615 Grados 60, 75 y 80 y A706 Grados 60 y 80, según lo exige ACI 318. Las pruebas en el aire confirman que cumplen con ASTM A970 Clase A y Clase HA para Barras de refuerzo sin recubrimiento Grados 60, 75, 80, 100 y 120.
- IAPMO-UES INFORME ER-0331: Cumplimiento con IBC, IRC, ACI 318 y ASTM A970.
- INSTALACIÓN EN TALLER: taller estampado rápida y eficientemente directamente en la barra de refuerzo.
- VENTAJAS CLAVE: alivia la congestión, reemplaza ganchos o extensiones de gancho y evita patrones de tensión complejos. No requiere calor, soldadura o forjado. No hay requisitos especiales de química o grado de barras de refuerzo. Sin flexión o posible agrietamiento de la barra de refuerzo. Para uniones viga-columna, codos, encepados de pilotes, uniones de losas de techo de columnas y sustitución de estribos utilizados como confinamiento.
- CONVENIENCIA: sin preparación especial de extremo de manillar ni corte de rosca.
- TAMAÑOS: Para tamaños de barra #3 – #18 / Ø 10 – 57 mm / 10M – 55M
BPI® BARGRIP XL - MANGUITO DE ACOPLAMIENTO DE ACERO ESTAMPADO EN FRÍO
- EMPALME MECÁNICO COMPLETO TIPO 2: supera la resistencia a la tracción especificada (fu) de las barras corrugadas sin recubrimiento ASTM A615 y A706 Grado 60.
- INFORME DE EVALUACIÓN IAPMO-UES ER-0796: Cumplimiento de IBC, IRC y ACI 318.
- BARRAS RECUBIERTA: supera el 125 % x el rendimiento especificado (fy) cuando se estampa directamente sobre barras recubiertas de epoxi Grado 60 ASTM A775 y barras galvanizadas ASTM A767 o A1094.
- VENTAJAS CLAVE: el manguito de acero sin costura proporciona un enclavamiento mecánico positivo después de la instalación utilizando potentes prensas hidráulicas. Se puede utilizar en reparación, modernización o nueva construcción.
- CONVENIENCIA: sin preparación especial de extremo de manillar ni corte de rosca. Se puede preinstalar parcialmente con una prensa de taller BPI BP2600 o se puede instalar en campo con una de varias prensas de campo disponibles.
- TAMAÑOS: Para tamaños de barra #3 – #18 / Ø 10 – 57 mm / 10M – 55M (Tamaños de transición también disponibles)
ZAP SCREWLOK® - MANGUITO DE ACOPLAMIENTO DE EMPALME MECÁNICO CON TORNILLO DE CIZALLA Y CUÑA
- SERIE TIPO 2: empalme mecánico completo que excede la resistencia a la tracción especificada (fu) de las barras corrugadas ASTM A615 y A706 Grado 60.
- INFORME DE EVALUACIÓN IAPMO-UES ER-0796: Cumplimiento de IBC, IRC y ACI 318.
- SERIE SL: supera el 125 % del rendimiento especificado (fy) de las barras ASTM A615 y A706 Grado 60.
- ALTA RESISTENCIA: Zap Screwlok FX disponible para uso en refuerzos de grados 80 y 100.
- BARRAS RECUBIERTA: Acopladores disponibles con epoxi o recubrimientos galvanizados por inmersión en caliente para usar en barras recubiertas de epoxi ASTM A775 y barras galvanizadas ASTM A767 o A1094.
- APLICACIONES DE ALBAÑILERÍA: supera el 125 % x el rendimiento especificado (año) según ACI 530/TMS 402.
- INSTALACIÓN EN CAMPO: no se requiere equipo especial.
- CONVENIENCIA: sin preparación especial de extremo de manillar ni corte de rosca. Fácil inspección visual.
- TAMAÑOS: Para tamaños de barra #3 – #18 / Ø 10 – 57 mm / 10M – 55M (Tamaños de transición
también disponibles)
DOUBLE BARREL ZAP SCREWLOK® - EMPALME DE TRASLADO MECÁNICO DE DOBLE CUÑA Y TORNILLO DE CORTE
- EMPALME DE TRASLADO MECÁNICO: supera el 125 % x el rendimiento especificado (fy) de las barras
ASTM A615 y A706 Grado 60, con capacidad para superar la resistencia a la tracción especificada (fu) para barras sin recubrimiento. - BARRAS RECUBIERTA: Acopladores disponibles con epoxi o recubrimientos galvanizados por inmersión en caliente para usar en barras recubiertas de epoxi ASTM A775 y barras galvanizadas ASTM A767 o A1094.
- APLICACIONES DE ALBAÑILERÍA: supera el 125 % x el rendimiento especificado (año) según ACI 530/TMS 402.
- INSTALACIÓN EN CAMPO: no se requiere equipo especial.
- VENTAJAS CLAVE: el diseño compacto es más corto que los empalmes a tope mecánicos y significativamente más corto que los empalmes traslapados. Empalma fácilmente barras de aro y espirales.
Ideal para aplicaciones de reparación y juntas de construcción en losas. - CONVENIENCIA: sin preparación especial de extremo de manillar ni corte de rosca. Fácil inspección visual.
- TAMAÑOS: Para tamaños de barra #3 – #8 / Ø 10 – 25 mm / 10M – 25M (Tamaño de transición también disponible)
ZAP T-LOKTM - REFUERZO CON CABEZA DE CUÑA Y TORNILLO DE CORTE
- ORIENTACIÓN DOBLE: cuando se instala en la orientación estándar (9Ab), el T-Lok transmite toda la fuerza en la barra solo mediante el apoyo de la cabeza cuando se especifica, y cumple con la norma ASTM A970, Clase A. Cuando se instala en la orientación inversa (14 Ab), el T-Lok cumple con ASTM A970, Clase HA.
- BARRAS RECUBIERTA: disponibles con recubrimientos epoxi o galvanizados por inmersión en caliente para usar en barras recubiertas de epoxi ASTM A775 y barras galvanizadas ASTM A767 o A1094.
- INSTALACIÓN EN CAMPO: no se requiere equipo especial. Ideal para reparar o remodelar.
- VENTAJAS CLAVE: alivia la congestión, reemplazando ganchos o extensiones de gancho. No requiere calor, soldadura o forjado. Sin flexión o posible agrietamiento de la barra de refuerzo.
- CONVENIENCIA: sin preparación especial de extremo de manillar ni corte de rosca. Fácil inspección visual.
- TAMAÑOS: Para tamaños de barra #4 – #18 / Ø 13 – 57 mm / 10M – 55M
BPI® BARSPLICER & DOUGHNUTTM - SISTEMA DE ACOPLADOR CON ROSCAS NACIONALES GRUESA Y BRIDAS OPCIONALES
- SERIE XP: empalme mecánico completo que excede la resistencia a la tracción especificada (fu) de las barras corrugadas sin recubrimiento ASTM A615 Grados 60, 75 y 80 y A706 Grados 60 y 80.
- INFORME DE EVALUACIÓN IAPMO-UES ER-0796: Cumplimiento de IBC, IRC y ACI 318.
- SERIE ESTÁNDAR: supera el 125 % x rendimiento especificado (fy) de ASTM A615 y A706 Grado 60.
- BARRAS RECUBIERTA: Acopladores disponibles con epoxi o recubrimientos galvanizados por inmersión en caliente para usar en barras recubiertas de epoxi ASTM A775 y barras galvanizadas ASTM A767 o A1094.
- APLICACIONES DE ALBAÑILERÍA: supera el 125 % x el rendimiento especificado (año) según ACI 530/TMS 402.
- 5Ab DONUT: transmite la fuerza de adherencia de la barra de refuerzo al concreto a través de una combinación de longitud de desarrollo y soporte de cabeza. Cumple con ASTM A970, Clase A/HA
- 10Ab DONUT: el área de apoyo más grande transmite toda la fuerza solo con el apoyo de la cabeza cuando se especifica.
- VENTAJAS CLAVE: Barras prefabricadas de montaje y empalme fabricadas por BPI según sus dimensiones y especificaciones personalizadas: conexiones rectas, en forma de gancho, con cabeza, de extremo simple o doble, etc.
- CONVENIENCIA: Reemplazo de la barra de pasador con acopladores bridados disponibles para clavar en el encofrado, lo que elimina la necesidad de taladrar agujeros a través del encofrado.
- TAMAÑOS: Para tamaños de barra #4 – #11 / Ø 13 – 36 mm / 10M – 35M
