Patologías por arcillas expansivas, naturaleza y comportamiento

Patologías Arcillas Expansivas

Una problemática relevante y a tener en cuenta en nuestro país, es la presencia de suelos arcillosos expansivos, cuya principal característica es la de producir movimientos como consecuencia de hinchamientos y retracciones del subsuelo sobre el cual apoya la cimentación, debidos a cambios de humedad y que provocan en la mayoría de los casos daños estructurales importantes.

En España un 32% de las formaciones geológicas existentes contienen arcillas expansivas y un 67% del territorio se encuentra bajo climas en los que pueden producirse cambios de humedad representativos en el suelo, con periodos de sequía que van desde los dos a los ocho meses.

Arcillas expansivas. Naturaleza y comportamiento

Como introducción para el estudio de las patologías producidas por arcillas expansivas, es importante conocer su origen, naturaleza y base por tanto de estudio para su comportamiento frente a los cambios de humedad.

Las arcillas expansivas, pertenecen a un grupo mineralógico muy amplio de materiales de naturaleza química silícea denominados silicatos. Dentro de estos, en función de la distribución de los tetraedros de SiO44- (figura 1) se clasifican sistemáticamente dentro de los Filosilicatos o silicatos laminares. Así, a grandes rasgos y en función del tipo de arcilla, entre lámina y lámina, se emplazarán en mayor o menor medida las moléculas de agua que producirán el hinchamiento.

Estructura química general de las arcillas

Figura 1. Estructura química general de las arcillas.

Las arcillas provienen de la alteración físico-química por acción principalmente del agua, de minerales que forman parte de otras rocas preexistentes, en función de que roca se altera y en que grado, se originan una serie de minerales denominados “minerales de la arcilla”.

Los materiales arcillosos que son susceptibles de sufrir hinchamiento o procesos de expansividad, que permiten una entrada muy grande de agua entre las láminas de su estructura, son principalmente los pertenecientes al grupo de las esmectitas (figura 2). Como apunte, indicar que cuando el catión interlaminar es el sodio, las esmectitas tienen una gran capacidad de hinchamiento, pudiendo llegar a producirse la completa disociación o separación de las láminas, teniendo como resultado un alto grado de dispersión y un máximo desarrollo de propiedades coloidales, que dan lugar a propiedades especiales como las de los lodos estabilizadores tixotrópicos o bentonitas. Si por el contrario, tienen Ca o Mg como cationes de cambio su capacidad de hinchamiento será mucho más reducida.

Grupo de las esmectitas

Figura 2. Grupo de las esmectitas.

Desde el punto de vista geotécnico, los suelos plásticos o arcillosos, son aquellos capaces de deformarse sin agrietarse, ni producir rebote elástico, cambiando su consistencia al variar el contenido de agua. En función de los cambios de contenido de humedad se dan diferentes estados físicos, siendo los límites para cada estado de consistencia los conocidos como límites de Atterberg: límite líquido, límite plástico e índice de plasticidad, que son el punto de partida para la estimación de la expansividad de un suelo.

En general y de forma orientativa, el grado de expansividad se puede determinar en función de las propiedades geotécnicas de los suelos según el cuadro adjunto:

Propiedades geotécnicas de los suelos

Para la determinación de la expansividad de un suelo, los ensayos a realizar son:

  • Granulometría, permitirá determinar el porcentaje de finos que contiene y clasificarlo en limos o arcillas según los criterios de Casagrande (límites de Atterberg).
  • Límites de Atterberg, para determinar los límites líquido y plástico y el índice de plasticidad.
  • Hinchamiento Lambe, obteniéndose el cambio de volumen potencial, pudiendo ser éste, No Crítico, Marginal, Crítico y Muy Crítico y el el índice de hinchamiento (similar pero no igual a la presión de hinchamiento).
  • Humedad natural
  • Edómetro presión de hinchamiento, colapsabilidad, asientos, etc.
Descripción y origen de los daños

DESCRIPCIÓN

El comportamiento de este tipo de suelos frente a los cambios de humedad (problema que se acusa con los cambios estacionales debido a los ciclos de humectación-desecación así como a la ascensión del nivel freático) da lugar a la variación de su volumen, produciéndose movimientos por los asentamientos diferenciales de la cimentación, lo que puede llevar a la estructura a soportar esfuerzos superiores a los previstos en cálculo y por tanto producir patologías no admisibles, que pueden ser:

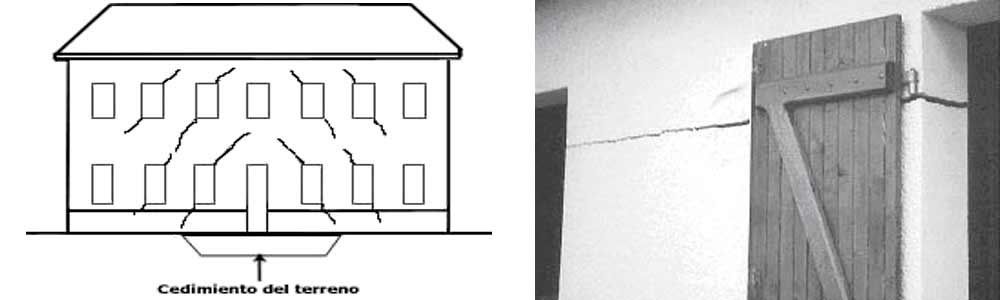

· Grietas verticales e inclinadas en ambos sentidos. Estos suelos provocan problemas de arrufo y quebranto combinados por empujes horizontales, que se manifiesta en fisuraciones en paramentos de fachadas:

  • Por arrufo o cedimiento de la cimentación en la parte central del edificio.
  • Por quebranto o cedimiento de la cimentación en dos extremos al mismo tiempo.

· Fisuración y rotura de elementos estructurales: Fisuración de cortante en nudos de entramado, trabajo en ménsula con grietas horizontales y/o inclinadas, rotura de forjados, vigas, muros de carga con grietas inclinadas y horizontales, etc. El asiento diferencial excesivo da lugar al movimiento de los pilares o grupos de pilares, superándose el límite elástico de algunos elementos estructurales. Estos daños se manifiestan en principio en las fachadas ya sean portantes o no con las grietas anteriormente expuestas.

· Rotura de cimentación.

  • Zapatas aisladas y/o corridas: despegue de cimentación, grietas horizontales por empujes y grietas inclinadas por asiento diferencial.
  • Losas: Grietas de flexión y distorsiones que pueden desembocar en giros y rotura de la misma. Pilotes: En obras antiguas, rotura de pilastras por cambio del estado de cargas, roturas por flexión, cortante o flexión, empujes sobre vigas riostras y los encepados, hundimientos por retracción del suelo, etc.
  • Muros de sótano: Grietas por empujes laterales.

· Deformación de pavimentos.

· Rotura de conducciones, enfatizando aún más el problema al producirse la rotura de colectores que suministran agua al edificio.

ORIGEN

El origen de las patologías por arcillas expansivas, depende directamente de tres factores que pueden interaccionar entre si y que son:

  • La naturaleza geológica y geotécnica del suelo y en concreto el porcentaje de contenido en finos para su caracterización.
  • El grado de expansividad a determinar en función de los diferentes ensayos enunciados.
  • Cambios de humedad. Debido a la estación en la que nos encontremos o por otros factores externos tales como rotura de tuberías de abastecimiento de agua, de saneamiento, zonas de riego abundante, existencia de árboles de crecimiento rápido y hoja caduca próximos al edificio, etc., se produce la hidratación y deshidratación del terreno.
Prevención y reparación de daños

PREVENCIÓN

Para evitar la aparición de las patologías descritas, deberán seguirse una serie de recomendaciones generales a seguir tanto en proyecto como en ejecución y de las cuales deberán elegirse todas o algunas en función del caso particular :

a) Profundidad de apoyo. La solución de cimentación propuesta, deberá apoyar a una profundidad suficiente sobre las zonas del sustrato menos expuestas a los cambios de humedad y oscilaciones del nivel freático (zapatas, pozos de hormigón pobre, pilotes, etc), intentando evitar así las capas activas.

Generalmente en nuestro país por debajo de 3,00-3,50 m no hay a priori problemas con cambios de humedad siempre y cuando no exista un nivel de agua o actuaciones antrópicas que produzcan dichos cambios.

b) Cargas.Las cargas transmitidas por la cimentación al sustrato, deberán compensarse con la tensión máxima admisible del suelo, asientos y la presión de hinchamiento, de modo que esta última nunca supere la tensión de trabajo de la cimentación.

Se podrá disminuir la acción de las arcillas expansivas siempre y cuando la tensión transmitida por cada zapata, pozo o pilote sea regular y constante, no debiendo aparecer diferencias importantes de carga de unas a otras. Deberá calcularse los posibles movimientos diferenciales y distorsiones angulares estimando si es necesario profundizar la cimentación para evitar posibles daños.

c) Sistema de cimentación. Los pozos, zapatas, pilotes, etc, deberán en todos los casos estar perfectamente arriostradas en dos direcciones, con vigas de atado adecuadamente armadas. Tanto la cimentación como las vigas riostras deberán separarse del terreno en todas sus caras (en pozos perimetralmente) con una capa de zahorra de unos 15 cm que amortigüe los posibles empujes del suelo sobre las mismas. Deberá evitarse en todos los casos el apoyo directo de soleras sobre el sustrato expansivo, recomendándose la ejecución de forjados sanitarios con una correcta ventilación y debidamente calculados.

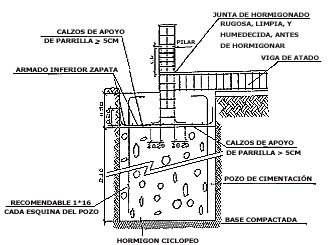

Zapata sobre pozo de hormigón pobre armado

Zapata sobre pozo de hormigón pobre armado.

d) Conducciones subterráneas Deberá controlarse tanto de proyecto como de ejecución, todas las conducciones subterráneas, saneamientos, canalizaciones y tuberías, para evitar roturas o fugas de agua que alteren el estado de humedad del suelo y se puedan producir movimientos del sustrato.

  • Las juntas entre tuberías deberán ser flexibles.
  • Colocación de un lecho de hormigón bajo las tuberías rellenándose y compactándose adecuadamente con suelo granular fino.
  • Arquetas y encuentros con las tuberías, flexibles que no rompan.

e) Urbanización exterior. Aceras amplias y pavimentaciones extensas impermeables debidamente armadas para evitar roturas; dispuestas de forma perimetral, con pendiente hacia fuera y cunetas en el borde exterior.

Con grados medios-altos y altos de expansividad, evitar el riego excesivo de las zonas ajardinadas que deberán disponer de un sistema adecuado de drenaje que impida cambios de humedad del suelo y donde se evitará la plantación de especies caducifolias y de ribera (chopos, alisos, sauces, olmos, etc) próximos a los edificios y sus cimentaciones.

f) Drenaje. Sistemas de drenaje perimetral efectivos, con tubos dren profundos y sistemas que eviten la colmatación de los mismos (geotextiles, etc) y permitan la correcta evacuación de las aguas superficiales.

g) En la ejecución. Deberá evitarse la exposición prolongada del sustrato de apoyo a la acción de la naturaleza, excavándose y hormigonándose en el menor tiempo posible.

REPARACIÓN

Las actuaciones a llevar a cabo, son complejas y de elevado coste, siendo estrictamente necesaria la obtención de parámetros geotécnicos específicos para que el cálculo del recalce o refuerzo esté a la altura de las circunstancias y la patología no progrese. Los principales métodos de reparación son:

  • Recalces en cimentación, mediante bataches o micropilotaje
  • Zunchados horizontales y refuerzos en la estructura, tales como zócalos armados y atados a la cimentación rodeando el edificio, vigas de atado a nivel de cubierta y forjados intermedios, rigidización de marcos de puertas y ventanas, empleo de contrafuertes, etc.

Conclusión

* La cimentación sobre arcillas expansivas es posible siempre y cuando se cuantifique con exactitud el grado de expansividad y se tomen las medidas adecuadas a cada situación, siempre por supuesto del lado de la seguridad.

* La realización de un estudio geotécnico completo previo a la realización del proyecto donde se determinen las características geológicas y geotécnicas del terreno de apoyo de la cimentación, es esencial para no alterar las condiciones de trabajo previstas.

* Será estrictamente necesario tomar las precauciones necesarias para no producir cambios de humedad durante la ejecución, así como verificar un saneamiento estanco y una red de drenaje que impida la llegada de agua a la cota de apoyo.
