Plantas de Hormigón de CAES-CONSTMACH. Adaptadas a cada fabricante

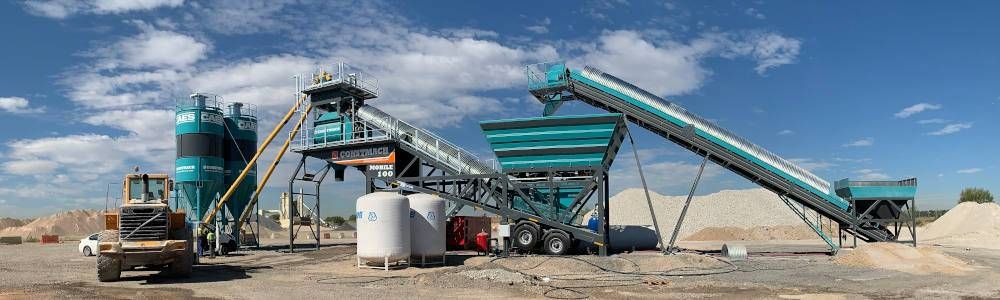

Planta Móvil Hormigón Caes-Constmach en Aeropuerto Madrid

Caes-Constmach, empresa fabricante de Plantas de Hormigón además de equipos completos para canteras y graveras, diseña, fabrica, monta y pone en marcha la instalación que su proyecto necesite: Plantas de hormigón/concreto fijas, móviles, compactas, miniplantas móviles,...

La unión de Caes-Constmach ofrece calidad a precios ajustados con garantía de 2 años. Incluso se comprometen con la financiación de la instalación ya que una de las ventajas que aportan es el asesoramiento para poder encontrar la mejor solución en función de las necesidades de producción de cada cliente.

En Caes-Constmach personalizan cada proyecto ya que cada caso es único. Una vez que conozcan su proyecto particular podran asesorarle para ofrecer soluciones reales puesto que su experiencia va a ser de gran ayuda. Se implican en cada proyecto de planta de fabricación de hormigón ya que entienden que el éxito de sus clientes es su propio éxito.

CAES

Para que conozca alguno de sus proyectos, a continuación le presentamos la serie MOBILE, plantas móviles completas y ajustadas en función de las necesidades particulares de cada fabricante de hormigón.

La serie MOBILE tiene la característica de poder tener todos los equipos necesarios para la producción de hormigón en un solo transporte, incluso un silo de cemento puede intergrarse en el propio chasis. También se pueden montar silos externos de cualquier medida deseada.

CARACTERÍSTICAS GENERALES DE LA PLANTA

Producción: 100 m3/h
Tipo de control: Totalmente automática
Mezcladora: Modelo 3000/2000 de Doble eje horizontal 2m3 por ciclo
Peso de la planta: 33 toneladas
Potencia instalada: 125Kw Voltaje / Frecuencia: 380V / 50Hz
Área requerida de instalación: 300m2
Operadores necesarios: 1 operador
Acabado de pintura: 1 capa anticorrosiva, 2 capas de esmalte Epoxi: 140micrones
Nº de transportes: 1 unidad camión. + transporte de silos

Componentes Planta de Hormigónn Caes-Constmach / Aeropuerto Madrid

  1. TOLVAS DE ÁRIDOS
  2. BÁSCULA DE ÁRIDOS
  3. CINTA ELEVADORA DE ÁRIDOS
  4. MEZCLADORA DE DOBLE EJE HORIZONTAL
  5. BÁSCULA DE CEMENTO
  6. BÁSCULA DE AGUA
  7. BÁSCULA DE ADITIVOS
  8. CHASIS MÓVIL CON DOS EJES Y CUATRO NEUMÁTICOS
  9. PANEL DE CONTROL, PC CON IMPRESORA, CUADRO ELÉCTRICO COMPLETO
  10. CASETA DE MANDO CON AIRE CONDICIONADO
  11. COMPRESOR E INSTALACIÓN NEUMÁTICA
  12. SILO DE CEMENTO
  13. TRANSPORTADOR SINFÍN PARA CEMENTO
  14. FILTRO EN TECHO DE SILO
  15. VÁLVULA DE SEGURIDAD, INDICADORES DE NIVEL DE SILO Y ACCESORIOS
  16. SISTEMA DE LLENADO DE TOLVAS DE ÁRIDOS CON REPARTIDOR

TOLVAS DE ÁRIDOS

  •  Volumen total: 48m3.
  • Número de tolvas: 4x12m3 cada una.
  • Fabricado en acero al carbono St37 de 5-6mm.
  • 4 bocas de descarga con cascos de cierre de accionamiento neumático.
  • Cilindros neumáticos Ø80x300mm.
  • Casco de cierre reforzado para evitar deformaciones.
  • 2 vibradores eléctricos de 0,37kW en tolvas de arena.
  • Vibrador, marca OLI (Italia).
  • Calderín de aire comprimido.
  • Plataforma de mantenimiento.
  • Parrilla no incluida (elemento opcional).

BÁSCULAS DE ÁRIDOS

  • Capacidad de pesaje 7.000Kg. (2m3).
  • Fabricado en acero al carbono St37 de 5-6mm.
  • 1 vibrador eléctrico de 0,37kW.
  • Vibrador, marca OLI (Italia).
  • Equipada con 4 células de carga de 5.000Kg cada una.
  • Doble soporte con varilla y con cadena.
  • Doble boca de descarga accionada mediante cilindros neumáticos.

CIBTA ELEVADORA DE ÁRIDOS

  • Dimensiones de la banda: 1.000x12.000mm.
  • Fabricado en perfil laminado UPN-200mm.
  • Motor eléctrico de 18,5kW (nueva normativa IE3 eficiencia energética).
  • Reductor de eje hueco de serie pesada para cintas transportadoras.
  • Soportes de rodamientos de serie pesada: FAG o SKF.
  • Rodillos de impacto en zona de carga de cinta transportadora.
  • Calidad de la banda de goma EP125-4layers.
  • Espesor de la banda: 10mm.
  • Tipo de banda: Nervada.
  • Paro de emergencia incluido.
  • Tambor motriz: Ø320mm vulcanizado.
  • Tambor tensor: Ø320mm.
  • Plataforma de mantenimiento incluida.

MEZCLADORA DE DOBLE EJE HORIZONTAL

  • Volumen total: 3.000Lts.
  • Capacidad de mezcla por ciclo: 2m3 REALES
  • Motores 2x37kW.
  • Reductores de serie pesada sincronizados.
  • Placas de revestimiento lateral e inferiores en chapa antidesgaste HARDOX 450, espesor 12mm, dureza mínima de 450 HBW.
  • Brazos de mezcla de fundición con grafito esferoidal.
  • Brazos y palas de mezcla de fundición NI-HARD, dureza 600 HBW.
  • Bomba hidráulica con mando manual para apertura de emergencia de la compuerta de descarga.
  • Todas las partes móviles de los reductores y los rodamientos están permanentemente lubricadas.
  • Cubierta superior alta escotilla de inspección y puerta de acceso amplio.
  • Puerta de descarga estándar accionada hidráulicamente, con tres detectores de posición (abierto, medio, cerrado).
  • Plataforma de mantenimiento modular con escaleras de acceso y barandilla lateral.
  • Motores de mezcladora con materiales aislantes clase H, clase de protección IP55.
  • Motor del grupo hidráulico con materiales aislantes clase H, clase de protección IP55, tropicalizado.
  • Motor del grupo hidráulico 2,2kW.
  • Se incluye sistema de engrase automático (LINCOLN-ALEMANIA).
  • Rodamientos FAG o SKF – ALEMANIA.
  • La superficie interna de la cubeta de descarga está recubierta de chapa antidesgaste HARDOX 450 de espesor 12mm.

BÁSCULA DE CEMENTO

  • Capacidad de pesaje 1.200Kg.
  • Fabricado en acero al carbono calidad St37-4mm.
  • El cemento se descarga mediante una compuerta de mariposa con mando neumático.
  • Conexión con la mezcladora mediante manga de goma.
  • Equipado con 3 células de carga de 1.000Kg cada una.
  • 1 Vibrador en cono de 0,18kW.

BÁSCULA DE AGUA

  • Capacidad de pesaje 800Lts.
  • Fabricado en acero al carbono calidad St37-4mm.
  • El agua se descarga mediante una compuerta de mariposa con mando neumático.
  • Equipado con 3 células de carga de 1.000Kg cada una.

BÁSCULA DE ADITIVOS

  • Capacidad de pesaje 30Lts.
  • Fabricado en acero al carbono calidad St37-4mm.
  • El aditivo se descarga mediante una compuerta de mariposa con mando neumático.
  • Equipado con 1 célula de carga de 100Kg.

CHASIS MÓVIL

  • Chasis fabricado en perfil laminado IPN de 300mm y UPN 250mm.
  • Altura del chasis 4.450mm.
  • Pasarelas de mantenimiento, escaleras y barandillas GALVANIZADAS.
  • Todos los accesos a las básculas, tolvines de descarga y a la mezcladora son accesibles de acuerdo con los estándares de la CE.
  • 2 ejes y 4 ruedas neumáticas.
  • Está preparado para que se enganche a cabeza tractora con King-pin (Ø2,5”).

CUADRO ELÉCTRICO, EQUIPO DE AUTOMATIZACIÓN E IMPRESORA

El equipo de automatización incluye:

  • Armario de potencia y botonera.
  • Panel de control de dosificación.
  • Unidad de control automático.
  • Software para ordenador.
  • Panel de control manual.
  • Ordenador PC portátil (Laptop), impresora.
  • Panel PLC (SIEMENS).
  • Componentes electrónicos SIEMENS o SCHNEIDER.

La planta está totalmente automatizada y está controlada por el PC.

El sistema está equipado con sensores y equipos eléctricos SIEMENS. Los botones remotos de I/O también son parte de la automatización de la planta.

Los programas avanzados de PLC y los algoritmos de control de errores permiten una alta sensibilidad en el control del pesaje y dosificación, incluso a la máxima capacidad.

El armario de potencia y el panel de control están diseñados para todas las condiciones de trabajo y están equipados con sistemas de protección eléctrica.

El plantista puede configurar todos los parámetros, ingresar recibos y realizar operaciones de calibración en la pantalla táctil.

Todos los procesos, la producción y la información de fallos también son visibles y pueden ser impresos por el plantista.

El plantista puede elegir entre operaciones automáticas o manuales en el diagrama sinóptico iluminado. Los indicadores digitales permiten al plantista seguir los valores de voltaje y corriente en la pantalla.

El sistema proporciona una simulación en tiempo real para el plantista. Esto asegura un entrenamiento rápido y seguro.

El plantista tiene la opción de elegir el tipo de dosificación si por un lado la quiere hacer manual o por el otro la quiere hacer automática.

El sistema incluye un software para PC, impresora, UPS y SCADA permite al plantista realizar todas las funciones de comando y control, tomar informes, detectar fallos, etc… en la pantalla del PC con simulación.

El plantista puede ingresar tantos recibos como desee, ingresar toda la información del cliente y del camión en el sistema donde se almacenará la información de producción durante un año.

El servicio remoto y el mantenimiento son posibles a través de internet o intranet.

CABINA DE CONTROL

  • Colocada en el chasis de la planta.
  • Paredes fabricadas con paneles sándwich aislados de 40mm.
  • Aire acondicionado incluido.

COMPRESOR DE AIRE

  • Volumen del calderín: 500Lts.
  • Marca: TAMSAN.
  • Tipo pistón con motor con polea y correas.
  • Potencia, motor 5,5kW.
  • Presión máxima del aire 10bar.

SILO DE CEMENTO DESMONTABLE (OPCIONAL)

  • Fabricado en paneles desmontables atornillados.
  • Capacidad total 50tn de cemento.
  • Fabricación en calidad y espesores:
    o Cono ST37-6mm.
    o Cuerpo ST37-4,5,6mm.
    o Techo ST37-4mm.
  • Tubo de llenado de Ø114mm.
  • Escalera de subida desde el suelo hasta el techo.
  • Pasarela en el techo de acuerdo a la normativa vigente CE.
  • El cuerpo del silo está reforzado con UPN en virolas.

SINFÍN DE CEMENTO (OPCIONAL)

  • Dimensiones: Ø273x13.000mm.
  • Motor: 15Kw.
  •  Marca: OZB.

FILTRO EN TECHO DE SILO (OPCIONAL)

  • Volumen de alcance: 24,5m2.
  • 3 válvulas con limpieza neumática automática.
  • Consumo de aire comprimido 4,5Nmc/h.
  • Marca: OZB.
  • Está fabricado completamente en Acero AISI304 con brida de unión al techo del silo con 24 tornillos.

VÁLVULA DE SEGURIDAD, NIVELES Y ACCESORIOS SILO (OPCIONAL)

  • Válvula de seguridad.
  • Indicadores de nivel: máxima y mínima.
  • Compuerta manual en la boca del silo.
  • Inyectores para fluidificación.
  • Marca: OZB.

SISTEMA DE CARGA DE TOLVAS DE ÁRIDOS CON REPARTIDOR (OPCIONAL)

  • El sistema está compuesto por:
    o Tolva receptora.
    o Cinta elevadora.
    o Mando a distancia, para manejar desde la pala o caseta de control.
    o Cámara de video con monitor en caseta de control.
    o Repartidor en punta de descarga de cinta elevadora, con selección de tolva a cargar de árido.
  • En el caso de usar este sistema de carga de tolvas de áridos, se elimina la necesidad de tener que hacer un muro para cargar las tolvas, esto reduce mucho el precio de preparación del terreno para montar la planta de hormigón.
  • Capacidad de tolva: 10m3.
  • Dimensiones de la cinta elevadora: 800x18.000mm.
  • Motor cinta elevadora: 22Kw.

 CARACTERÍSTICAS PRINCIPALES DE SERIE MOBILE PLANTAS DE HORMIGÓN MÓVILES | CAES - CONSTMACH

MOBILE 120 (120m3/h)

  • Tolvas Áridos: 4
  • Capacidad áridos: 100m3 (4 x 25m3)
  • Báscula de áridos: 10.000 Kg
  • Báscula de cemento: 1.500 Kg
  • Báscula de agua: 1.000 L
  • Ancho cinta transportadora: 1.000mm
  • Mezcladora: 3 m3

MOBILE 100 (100m3/h)

  • Tolvas Áridos: 4
  • Capacidad áridos: 40m3 (4 x 10 m3)
  • Báscula de áridos: 7.000 Kg
  • Báscula de cemento: 1.200 Kg
  • Báscula de agua: 800 L
  • Ancho cinta transportadora: 800mm
  • Mezcladora: 2m3

MOBILE 60 (100m3/h)

  • Tolvas Áridos: 4
  • Capacidad áridos: 40m3 (4 x 10 m3)
  • Báscula de áridos: 4.000 Kg
  • Báscula de cemento: 600 Kg
  • Báscula de agua: 300 L
  • Ancho cinta transportadora: 800mm
  • Mezcladora: 1m3

MOBILE 30 (100m3/h)

  • Tolvas Áridos: 4
  • Capacidad áridos: 40m3 (4 x 10 m3)
  • Báscula de áridos: 2.000 Kg
  • Báscula de cemento: 300 Kg
  • Báscula de agua: 200 L
  • Ancho cinta transportadora: 600mm
  • Mezcladora: 0,5m3

OPCIONALES:

  • Doble vía: Húmeda y Seca
  • Silo de Cemento Horizontal
